Bibliotecas de Peças Mecânicas

Todas as peças mecânicas podem ser encontradas sob o menu Peças. Estão disponíveis as seguintes peças:

• Parafusos
• Porcas
• Anilhas
• Chavetas e Cavilhas
• Freios
• Perfis Normalizados (aço estrutural)
• Rolamentos SKF
• Veios Dentados (apenas para o 2D)
• Pernos Roscados (apenas para o 2D)

As peças são criadas de acordo com os seguintes standards:

• ANSI
• DIN
• Outros standards, incluindo standards europeus e ISO

Todas as peças têm atributos pré-definidos relativamente a nomes e atributos. Os nomes indicam a definição da peça e dimensões básicas de acordo com o standard escolhido.

Seleção de Peças Mecânicas

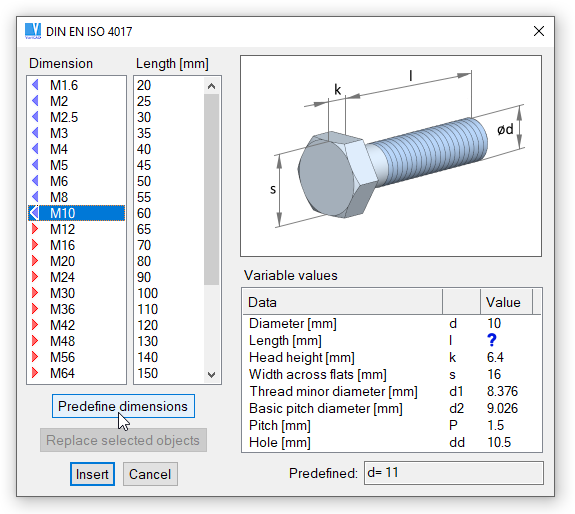

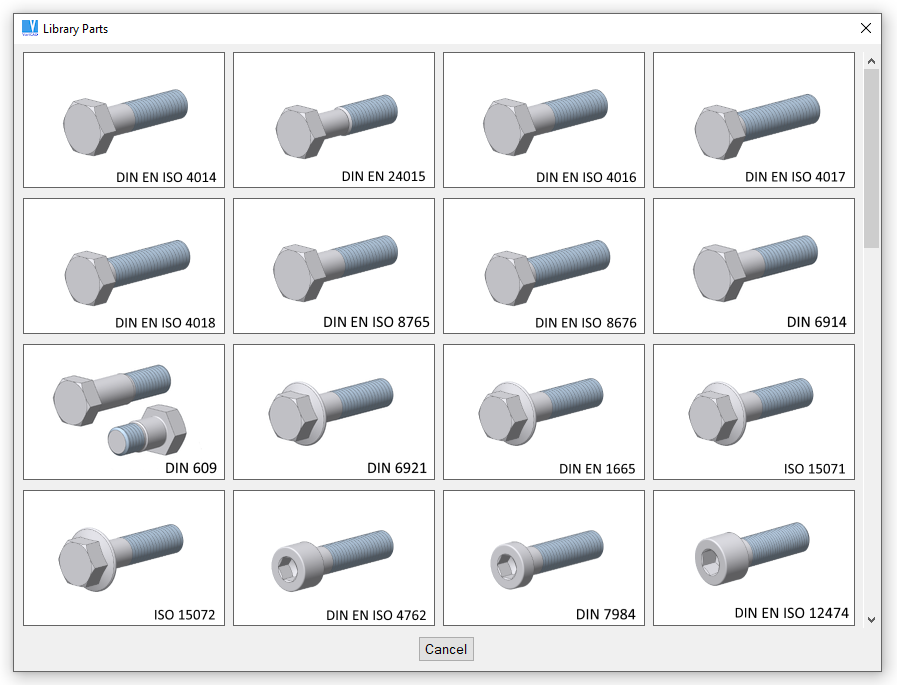

Selecione o standard e o tipo de peça (parafuso, anilha, etc.) do menu Peças. O menu dos ícones, surge e daí pode escolher uma peça específica, tal como uma porca hexagonal. Para definir as dimensões, pode escolher:

• Uma dimensão básica da lista. As outras dimensões vão depender desta dimensão básica. Por exemplo, para definir um rolamento, selecione o diâmetro do veio.

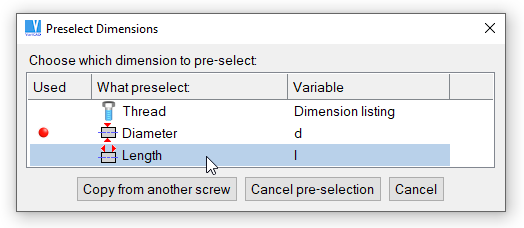

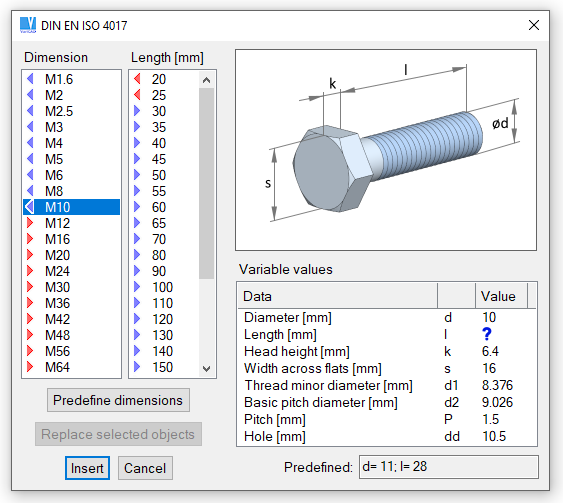

• Uma dimensão básica da lista, depois as outras dimensões da lista. Por exemplo para definir um parafuso, selecione o diâmetro do parafuso. Depois surge uma lista com os comprimentos disponíveis, que dependem do diâmetro escolhido.
• Uma dimensão básica da lista, depois as outras dimensões manualmente. Por exemplo para definir um perfil normalizado, selecione as dimensões do perfil e introduza depois o comprimento total deste.

Inserção de Peças Mecânicas no 2D

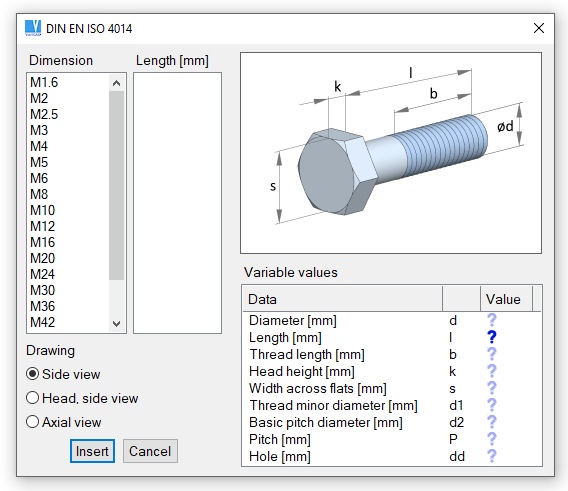

Quando se definem as dimensões das peças no 2D, é possível também selecionar o método de desenho em que a peça vai ser inserida. Por exemplo, quando está a definir um perfil normalizado, é possível escolher aplicar um padrão ou não na secção. Quando se está a definir um parafuso, é possível escolher inserir uma vista frontal, esquerda (vista axial) e cabeça.

As peças mecânicas são inseridas como blocos e possuem pontos de ligação pré-definidos. Para mais detalhes na inserção de blocos, veja Inserir Blocos.

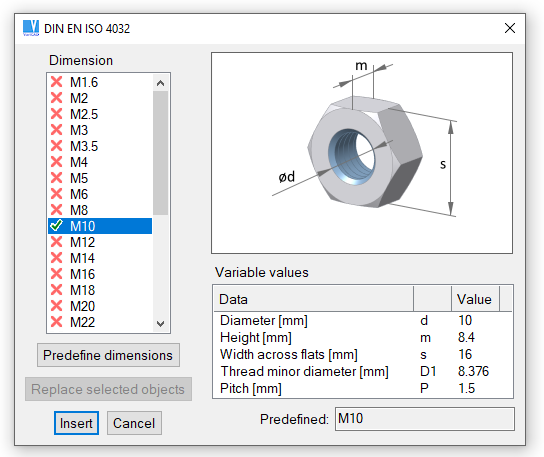

Selecção de peças mecânicas - Parafuso 2D

Inserção de Peças Mecânicas no 3D

Quando a definir as dimensões das peças no 3D, pode:

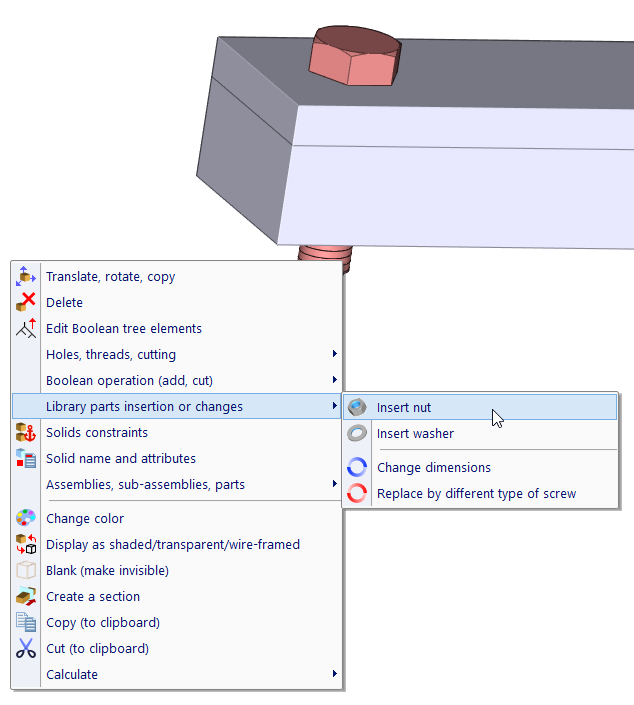

• Selecionar se a peça é inserida como uma nova peça, ou se substitui uma peça já definida. Um exemplo de substituição, é a troca de um parafuso por outro. Se as peças forem substituídas pelo nome, pode substituir todas as peças idênticas de um ficheiro. Veja também Seleção de Sólidos.

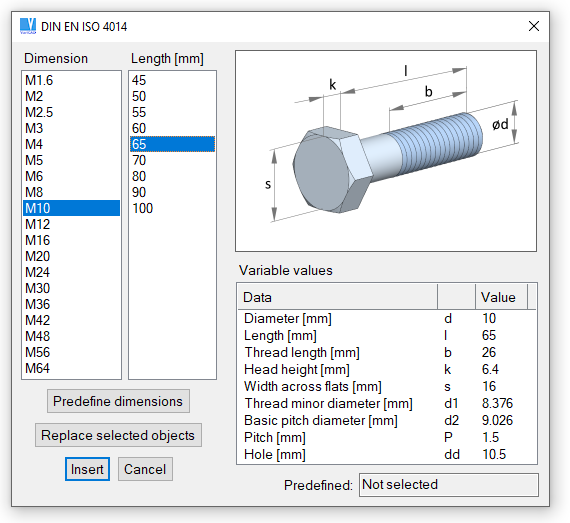

Selecção de peças mecânicas - Parafuso 3D

Trabalho com Peças Mecânicas no 3D

As peças mecânicas são criadas de acordo com os respetivos standards e não devem ser modificados. Se tentar editar a forma da peça mecânica, é mostrada uma mensagem de aviso. Os perfis normalizados podem ser editados sem qualquer aviso.

Funções Inteligentes no Uso de Peças Mecânicas em 3D

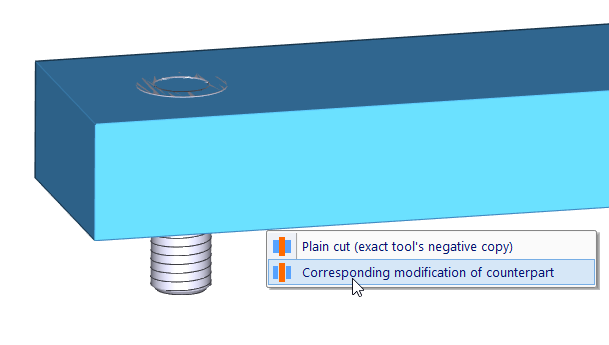

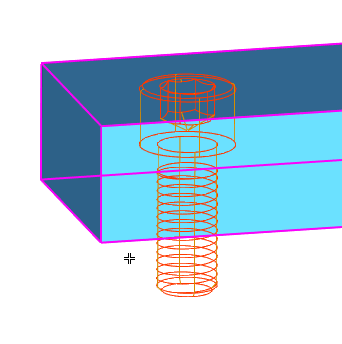

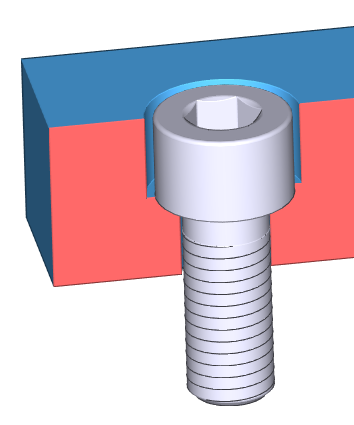

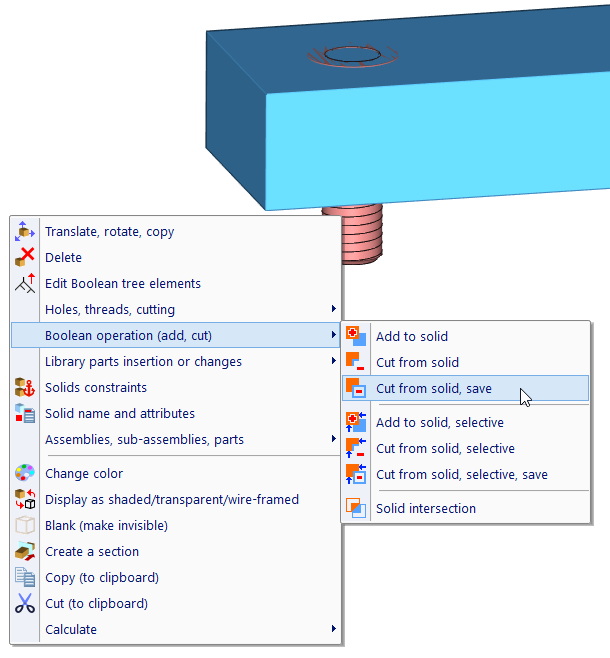

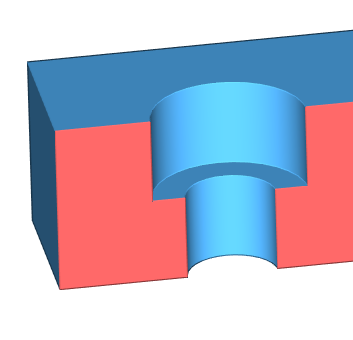

Se possível, algumas peças mecânicas possuem o seu próprio método de cortar outros sólidos. Por exemplo, se pretender criar um furo para um parafuso, pode usar o parafuso como "ferramenta de corte" e criar um furo como sendo o negativo exato do parafuso. Este método corresponde à criação do furo com rosca. Se for selecionada a modificação correspondente do duplicado, vai ser criado um furo com um diâmetro maior que o diâmetro do parafuso. O diâmetro do furo é criado de acordo com o respetivo standard.

Exemplo de peças 3D.
