Símbolos

Os símbolos são grupos de objetos 2D. Os símbolos são definidos por:

  • Um ponto de inserção
  • Pontos de ligação - usados depois da inserção para as localizações de gancho
  • Nome e comentários

É possível inserir símbolos a partir das bibliotecas standard e criar a própria simbologia. O pacote standard do VariCAD, oferece bibliotecas de símbolos para hidráulica, pneumática e eletricidade.

A simbologia de soldadura, tolerâncias e acabamentos de superfície, são geridos por outras funções, veja Cotagem.

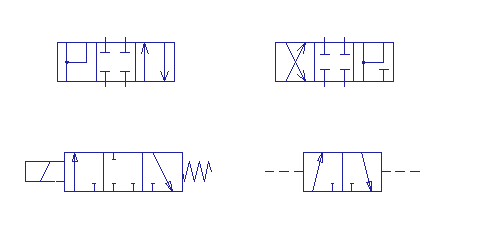

Exemplo de símbolos


Símbolos - SYM

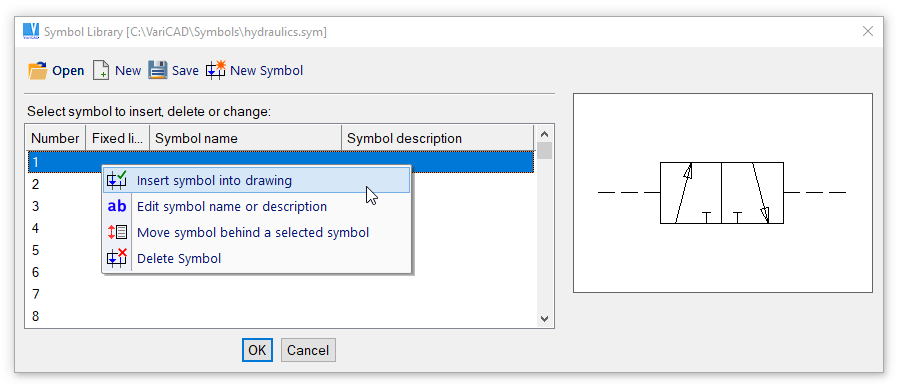

Este comando cria, edita ou elimina símbolos, a partir de uma biblioteca aberta. Se não estiver nenhuma biblioteca aberta, selecione a biblioteca existente ou crie uma nova. Apenas pode estar aberto um símbolo de cada vez. Os símbolos disponíveis do pacote que é distribuído com o VariCAD (como os símbolos pneumáticos ou hidráulicos), são inseridos no desenho, com recurso a métodos diferentes - a partir do menu “Peças”.


Estão disponíveis as seguintes opções para trabalhar com símbolos:

  • Novo símbolo – cria um novo símbolo e insere-o na biblioteca atualmente aberta. Para criar um símbolo, selecione os objetos 2D (linhas, arcos, textos…) e defina um ponto de inserção, pontos de ligação, um nome e opcionalmente uma descrição.

Ao clicar num símbolo existente, da lista de símbolos, pode:

  • Inserir o símbolo correspondente no desenho 2D.
  • Editar o nome do símbolo ou a sua descrição.
  • Mover o símbolo para uma posição diferente, dentro da lista de símbolos.
  • Eliminar o símbolo.


Trabalhar com símbolos
